风力发电塔架及基础的改革设想

文章来源：网友投稿 | 发布日期：2008-06-14 | 作者：未知 | 点击次数：

目前的风力发电塔架及转动机构不仅要承受机组的重力,更大的是承受风所产生侧向力.这个力作用在塔架及转达机构上所产生的上下的拉压应力更大于机组的重力.所以塔架的强度,转动机构的强度无形中不得不提高数倍.而侧向力作用在塔架上所以会产生这么大的拉压应力是因为塔体的结构所造成的.(塔体的高和塔身的直径比很大,可达十倍,故造成了侧向力成十倍的增长而作用于塔身及转动机构.)同样,塔基也是.为了平衡侧向的风力,塔基的直径数倍至十倍的小于塔高,故塔基的重量得数倍至十倍的大于侧向风力.

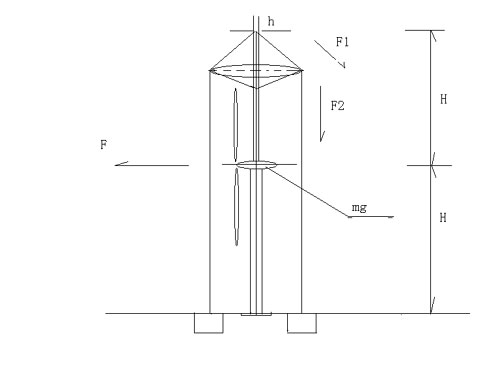

改革的方案如图

　　上下塔体与机组为一体,上下置转动机构.顶部为伞型结构,伞型结构的八方接八根钢索,拉到地面.下接地基或配重.侧向力被分解为上下受力,各为侧向力的一半.不会增倍作用于塔体了.故下塔体及下面的转动机构仅承受机组的重力,强度可降低一半以上,上塔体受力很小(仅为侧向力的一半)故塔体强度及转动机构要求很小.上下塔体的成本会比原塔体成本下降很多.塔基承受的侧向力很小,主要为承担机组的重力且仅为向上的力故极为简单.八根钢索的配重仅为原塔基的一半,或可置容器添加土或沙石.此方最适合高山,沙漠.
